Комплект учебно-лабораторного оборудования "Индукция магнитного поля"
Комплект учебно-лабораторного оборудования "Индукция магнитного поля " изготовлен в настольном исполнении.

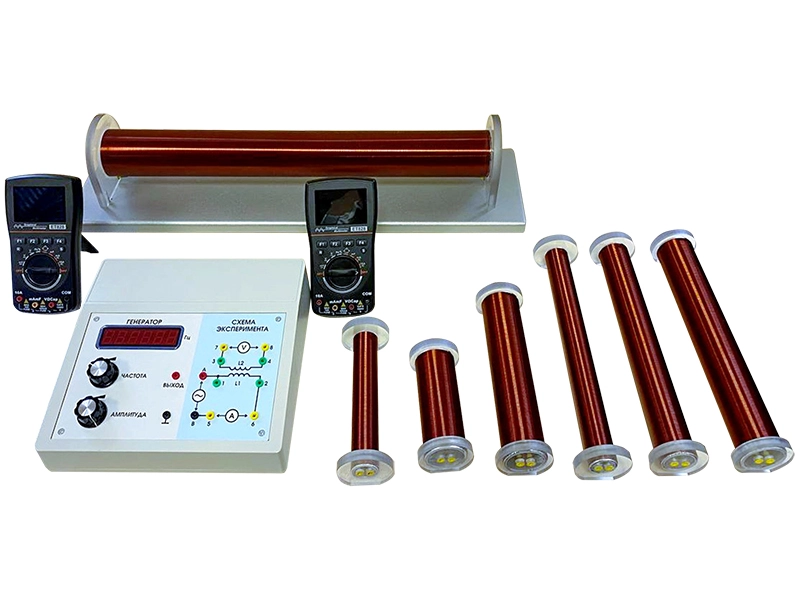

Лабораторная установка представляет собой набор, состоящий из основной катушки возбуждения, которая установлена на специальном основании, и набора различных типов индукционных катушек, выполненных таким образом, что могут помещаться внутрь основной катушки. На торцах катушек имеются гнезда, с помощью которых катушки можно соединять с генератором переменного тока и измерительными приборами установки, используя для этого соединительные провода. Набор индукционных катушек позволяет исследовать индукцию магнитного поля для катушек с различным числом витков (при одинаковом диаметре намотки), а также для катушек с одинаковым количеством витков (при различных диаметрах катушки). Измерение переменных токов и напряжений производится одновременно с помощью двух мультиметров. Установка частоты и амплитуды генерируемого тока производится с помощью соответствующих ручек на передней панели генератора.
Комплект учебно-лабораторного оборудования "Индукция магнитного поля" предназначен для проведения лабораторно-практических занятий и экспериментов, направленных на изучение индукции магнитного поля.
Оборудование может применяться в процессе обучения в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков.
Комплектация
1. Модуль "Генератор и измерительная схема".
2. Катушка возбуждения.
3. Индукционная катушка (6 шт.).
4. Цифровой мультиметр (2 шт.).
5. Комплект соединительных проводов и кабелей.
6. Паспорт изделия.
7. Руководство по эксплуатации.
8. Методические рекомендации по проведению лабораторных работ.
Учебно-методическое пособие по проведению лабораторных работ
1. Исследование зависимости ЭДС индукции, возникающей в индукционной катушке, от величины тока в катушке возбуждения.2. Исследование зависимости ЭДС индукции, возникающей в индукционной катушке, от частоты переменного тока в катушке возбуждения.
3. Определение магнитной постоянной μ0.
