Учебная автоматизированная установка по исследованию гидравлических процессов с сенсорным программным меню
Описание товара

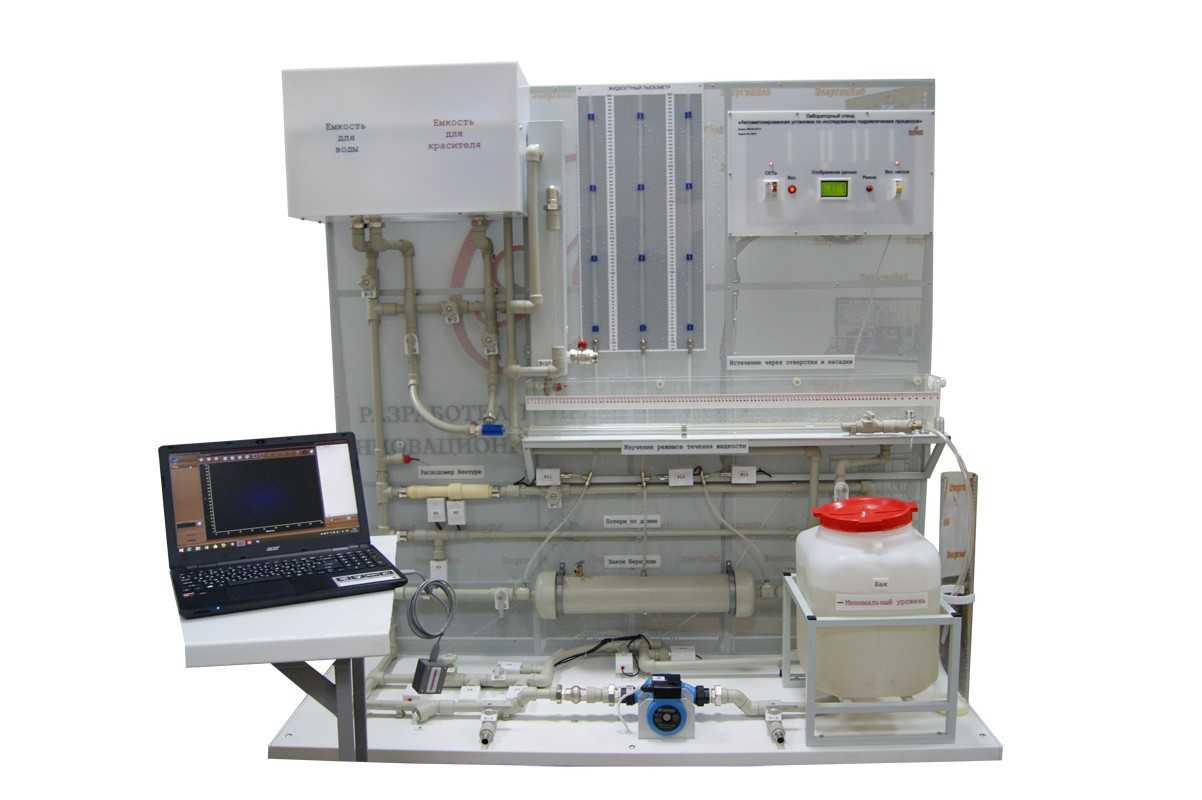

Автоматизированная установка по исследованию гидравлических процессов предназначена для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе среднего и высшего профессионального образования.
Лабораторный стенд позволяет определять давление и расход воды, протекающей по трубопроводам, установленным на стенде. Давление измеряется с помощью дифференциальных датчиков давления с цифровой индикацией показаний.
Расход воды определяется с помощью расходомеров турбинного типа. Циркуляция осуществляется циркуляционным насосом с частотным регулятором вращения. Для наглядной иллюстрации ламинарного у турбулентного режима в воду подмешивается краситель из специального резервуара, установленного на стенде.
Лабораторные работы
- Изучение закона Бернулли;
- Тарирование расходомерных устройств на примере расходомера Вентури;
- Определение коэффициентов местных и путевых потерь напора;
- Режимы движения жидкости;
- Исследование истечения жидкости из трубопровода через отверстия и насадки;
Комплект поставки
| № | Наименование | Количество, шт. |
1 | Лабораторная установка по исследованию гидравлических процессов | 1 шт. |
2 | Ноутбук | 1 шт. |
3 | Комплект соединительных проводов | 1 шт. |
4 | Мышь | 1 шт. |
5 | Радиомодем | 1 шт. |
6 | Методические указания на диске | 1 шт. |
7 | Мультимедийная методика на диске | 1 шт. |
8 | Программное обеспечение на диске | 1 шт. |
Технические характеристики
| Потребляемая мощность, В·А, не более | 300 |
| Максимальный расход жидкости, протекающей через модули, м³ /ч | 2 |
| Вместимость питающего бака, л, не менее | 40 |
| Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В частота, Гц | 220±22 50±0,4 |
| Габаритные размеры, мм, не более | |
| длина (по фронту) | 1800 |
| ширина (ортогонально фронту) | 800 |
| высота (без штатива) | 1800 |
| Общий вес оборудования, кг, не более | 130 |
| Средняя наработка до отказа, ч, не менее | 2000 |
| Средний срок службы до списания, лет, не менее | 5 |
| Время подготовки стенда к работе, мин, не более | 20 |
