Комплект учебно-лабораторного оборудования "Устройства компенсации реактивной мощности"

Лабораторный стенд представляет собой физическую трехфазную модель электроэнергетической системы, содержащую модели линий электропередач, силовых трансформаторов, синхронного генератора, активной, индуктивной, емкостной, выпрямительной и двигательной нагрузок, выключателей, трехфазной сети, реактора, конденсаторной батареи и другого оборудования электроэнергетических систем. Стенд содержит автоматический регулятор реактивной мощности. Для реализации функций измерения и автоматического управления в состав стенда включены ПК и модуль ввода-вывода аналоговых и дискретных сигналов.Лабораторный стенд предназначен для проведения лабораторного практикума по дисциплинам "Оборудование электрических станций и подстанций", "Установившиеся режимы электрических сетей", "Передача и распределение электрической энергии", "Электроснабжение промышленных предприятий", "Компенсация реактивной мощности в системах электроснабжения", "Оптимизация работы электроэнергетических сетей".

Перечень лабораторных работ

1. Потребление и компенсация реактивной мощности в однофазных (трехфазных) цепях.
2. Потребление реактивной мощности в цепи питания двигательной нагрузки.
3. Влияние потребления реактивной мощности на коэффициент загрузки силовых трансформаторов.
4. Снижение потребления реактивной мощности путем изменения схемы соединения обмоток асинхронного двигателя.
5. Снижение потребления реактивной мощности путем понижения напряжения питания асинхронного двигателя.
6. Снижение потребления реактивной мощности путем ограничения работы асинхронных двигателей в режиме холостого хода.
7. Исследование работы статического тиристорного компенсатора с встречно-параллельными управляемыми вентилями.
8. Исследование работы конденсаторной батареи в качестве источника реактивной мощности.
9. Исследование работы синхронного генератора в качестве источника реактивной мощности.
10. Автоматическое регулирование мощности компенсирующих устройств.

Комплектация

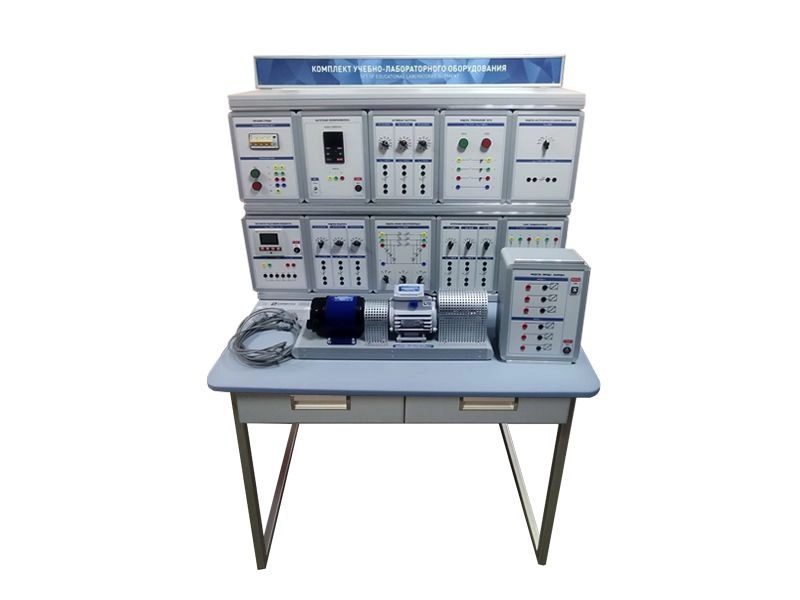

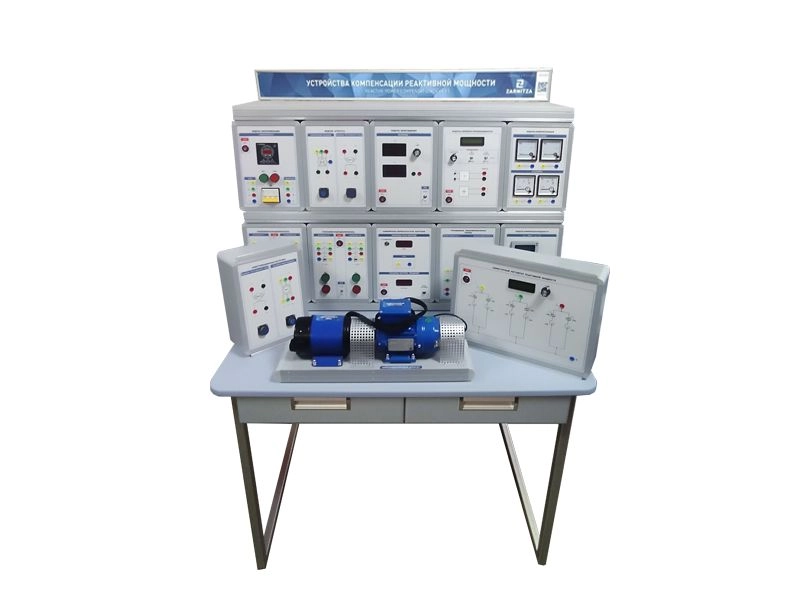

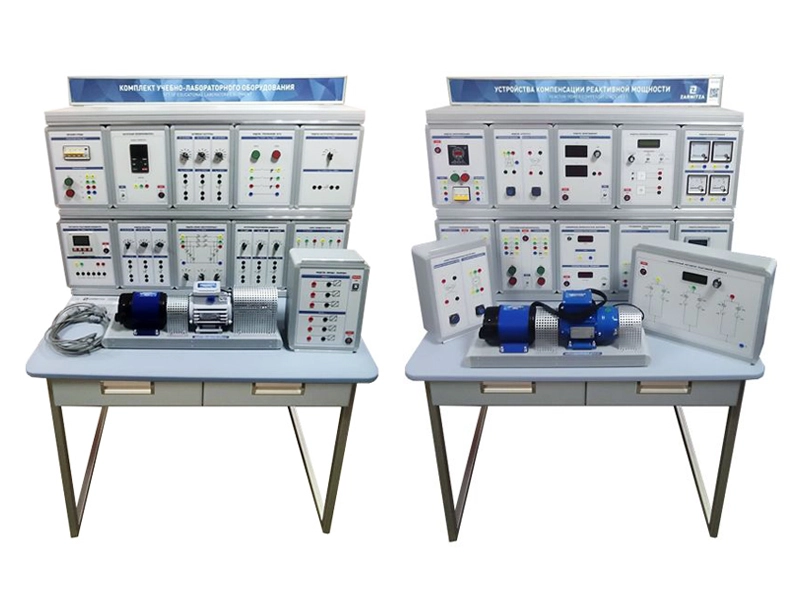

1. Лабораторный стенд "Устройства компенсации реактивной мощности" (включая стол лабораторный с рамой - 2 шт.).
2. Электромашинный агрегат: двигатель постоянного тока, универсальная машина переменного тока, энкодер.
3. Электромашинная нагрузка: двигатель постоянного тока, асинхронный двигатель с короткозамкнутым ротором.
4. Ноутбук.
5. Программное обеспечение на электронном носителе.
6. Комплект силовых кабелей и соединительных проводов.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Методические указания по выполнению лабораторных работ.

Состав

Комплект лабораторных модулей:

• Активная нагрузка.
• Модуль реактора.
• Модуль измерителя мощности.
• Модуль возбуждения.
• Трехполюсный выключатель (2 шт.).
• Модель линии электропередач (2 шт.).
• Модуль агрегата.
• Электромашинная нагрузка.
• Модуль синхронизации.
• Измеритель скорости и угла нагрузки.
• Преобразователь частоты.
• Модуль нагрузочного сопротивления.
• Трехфазная трансформаторная группа.
• Питание стенда.
• Модуль ввода-вывода.
• Модуль измерительный.
• Модуль трехфазной сети.
• Регулятор реактивной мощности.
• Источники реактивной мощности.
• Симисторный регулятор реактивной мощности.
• Блок конденсаторов.
• Модуль силового преобразователя.
